5軸マシニングセンタとは？3軸との違い・導入判断の基準とメリットを徹底解説

複数の部品を1個にまとめる一体化設計が進み、加工技術の高度化が進んでいます。慢性的な人手不足も重なり、「工程をまとめて省人化できないか」というニーズから、5軸マシニングセンタの導入を検討する企業が増えてきました。
本記事では工作機械メーカーの視点から「自社の部品加工に5軸マシニングセンタが本当に必要か」を判断するための基準を整理します。

自社部品に5軸マシニングセンタが必要か判断がつかない方や、製品仕様を確認したい方は、お気軽にご相談ください。
＞製品のご相談・お問い合わせはこちら
＞カタログダウンロードはこちら

5軸マシニングセンタとは

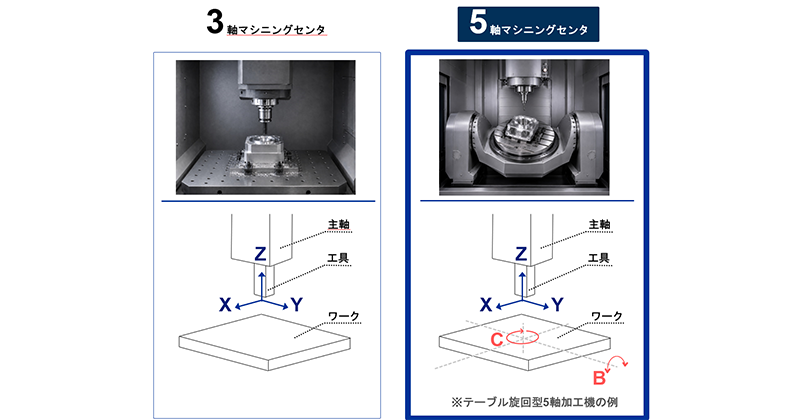

5軸マシニングセンタとは、XYZの直線3軸に、ABC軸のうち2つの旋回軸を有した工作機械です。旋回軸が増えることで、工具とワークの相対的な姿勢を自在に変えることができます。5軸マシニングセンタの本質的な価値は、一度の取り付け（1チャック）で多面やアンダーカットなどの複雑形状をまとめて加工できる点にあります。
たとえば6面を加工したい部品があるとします。3軸では6回、ワークの姿勢を変えてテーブルに付け替える必要がありますが、5軸なら最小で2回まで段取り回数を減らすことができます。段取り替えの回数が減ればその分、加工時間も人手も削減できるわけです。

また5軸マシニングセンタの加工には、大きく2つの方式がある点も押さえておきましょう。

割り出し5軸加工
旋回軸を任意の角度で割り出して固定し、多面を削る方式です。

同時5軸加工
5つの軸を同期させて連続的に動かし、3次元曲面がある部品を削り出す方式です。

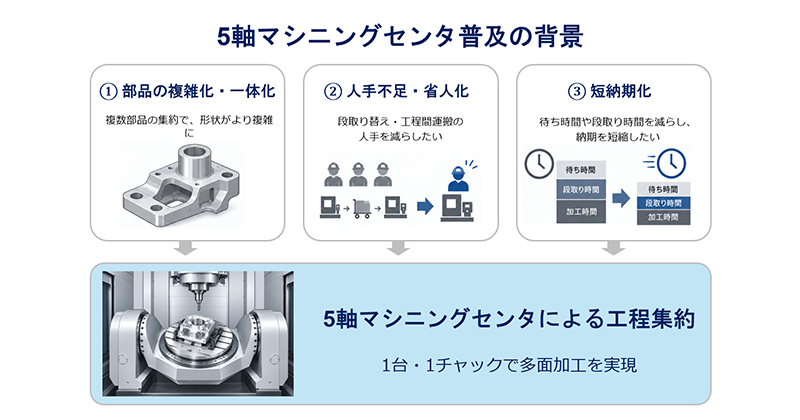

製造業の変化に見る、5軸マシニングセンタ普及の背景

5軸マシニングセンタの導入が増えている背景には、製造業を取り巻く環境そのものの変化があります。ここでは大きく3つの変化を見ていきましょう。

1｜部品の複雑化・一体化が進んでいる

第一の理由は部品の複雑化です。軽量化やコスト削減のため、これまで複数だった部品を1個に集約する設計が増えています。複数部品を1つにまとめれば、必然的に形状は複雑になるため、3軸ではなく5軸を使って一度で加工したいというニーズが高まるのは自然な流れと言えます。複雑形状の部品が増えるほど、5軸マシニングセンタの活躍する場面は広がるため、設計トレンドの変化が、加工側の設備選定にも影響を及ぼしています。

2｜人手不足と省人化のニーズが高まっている

第二の理由は、深刻化する人手不足です。とりわけ熟練オペレーターの確保は、多くの現場で共通の悩みになっています。段取り替えや工程間の運搬には人手がかかり、省人化のボトルネックになっていました。「工程集約による省人化」が現実的な選択肢になってきた点が、5軸マシニングセンタ普及の後押しとなりました。「人」という資源の確保が不安定な現代において、工程集約に対するニーズはさらに高まっています。

3｜短納期化への対応が求められている

第三の理由は、短納期化の流れです。少量多品種かつ短納期という要求は年々強まっています。納期を縮めるには、加工そのものだけでなく、段取りや工程間の待ち時間を減らすことが欠かせません。段取り替えの削減は、リードタイム短縮に直結します。5軸マシニングセンタによる工程集約は、この短納期化を実現する手段としても期待されています。

自社に5軸マシニングセンタが必要か判断するポイント

5軸マシニングセンタは万能の設備ではなく、自社の加工内容と合致して初めて投資効果が出る設備です。判断の近道は、先ほど紹介した2つの加工方式（割り出し5軸加工と同時5軸加工）のどちらが自社の部品に必要かを見極めることです。

割り出し5軸加工が必要なケース｜多面加工の段取りを減らしたい

多面加工の段取り削減が狙いなら、割り出し5軸加工が候補になります。対象になるのは、複数の部品を1個に集約した一体化部品や、傾斜面・斜め穴を含む多面加工部品です。金型のコア／キャビのように、深い傾斜面を1チャックで仕上げたい部品も該当します。

1部品あたりの段取り回数が多い、工程が分かれて仕掛かり品が滞留している、といった現場では、段取り削減と基準の一元化による精度安定という効果を得やすくなります。

同時5軸加工が必要なケース｜3次元曲面を削り出したい

インペラやタービン翼のような3次元曲面、医療用インプラントのような複雑形状を扱う場合は、同時5軸加工が必要になります。同時5軸加工にはCAMが必須になるため、設備と合わせてCAMや人材の準備も計画に含めることが重要です。

導入を急がなくてよいケース｜単純形状の量産が中心

平面加工や穴あけが中心で形状がシンプルな部品は、3軸マシニングセンタで十分対応できます。段取り回数がもともと少ない加工も、5軸マシニングセンタ導入のメリットを得にくくなります。

低単価の量産加工に3軸マシニングセンタよりも高価な5軸マシニングセンタを充てると、投資回収できないおそれがあります。高額な設備を入れること自体が目的化していないか、導入前に冷静に見極める視点が大切です。

判断に迷ったときのチェックポイント

上記の項目に複数当てはまる場合は、5軸マシニングセンタ導入を検討する価値があります。どちらの加工方式が必要かによって、選ぶ機械やCAMなどの準備も変わってきます。

5軸マシニングセンタ導入で得られるメリット

ここまで説明した5軸マシニングセンタの特徴を、導入によって期待できる効果として4つに整理します。

① リードタイムを短縮できる

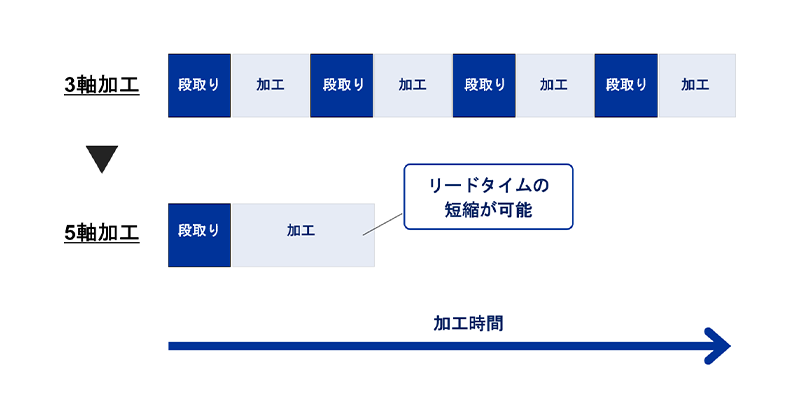

最も大きなメリットは、リードタイムの短縮です。多面加工を1チャックに集約することで、段取り替えや工程間の搬送・待ち時間を減らせます。特に、段取り回数が多い部品や少量多品種生産では、工程全体のリードタイム短縮が期待できます。

② 加工精度が上がる

次に、加工精度の向上です。複数面を同じ取り付け状態で加工することで、段取り替えに伴う位置決め誤差を抑えやすくなります。また、工具やワークの姿勢を変えることで工具の突き出し量を短くできる場合があり、工具のたわみやびびりの抑制にもつながります。

③ 専用治具を削減できる

3つ目は、専用治具の削減です。傾斜面の加工で必要だった治具を、5軸マシニングセンタの姿勢制御で代替できるケースがあります。ただし、すべての加工で当てはまるわけではないため、加工内容によっては専用治具を削減でき、コスト・スペースの最適化につながる場合がある、という位置づけで捉えると実態に近くなります。

④ 部品を内製化できる

4つ目のメリットは、複雑形状部品の内製化です。これまで自社で削るのが難しかったインペラやブレード、複雑曲面などを、自社で加工できるようになります。「加工の選択肢が広がる」という点は差別化を図る企業にとって新しい価値となります。

また内製化が進むと、納期・原価・技術蓄積の3つで利点が生まれます。納期は自社でコントロールしやすくなり、加工ノウハウも社内に残すことができます。複雑形状の部品加工を他社に頼まなくても自社で加工できるというのは、長い目で見た競争力にもつながるでしょう。

5軸マシニングセンタ導入前に知っておくべき注意点

ここまで、5軸マシニングセンタのメリットを解説してきましたが、構造上の特性から注意すべき点もあります。ここでは3つの注意点を整理しました。

① 重切削では機械構造に応じた見極めが必要

重切削（負荷の高い切削）への対応力は、機械の構造や主軸仕様によって大きく異なります。5軸マシニングセンタは2つの旋回軸を持つため、機種によっては加工条件の変更や、工具を小径、多刃に変更するなど剛性面の配慮が必要な場合があります。
一方で、メーカーや機種によっては重切削に対応できる構造や高トルク主軸を備えたモデルもあり、一律に「重切削には向かない」と判断できるわけではありません。粗加工と仕上げで設備を分けるケースが一般的ですが、機械の仕様によっては5軸機で重切削まで対応できる場合もあります。導入前にメーカーへ相談し、自社の加工内容と機械の能力を照らし合わせるのが安心です。

② 加工できるワークサイズに制限がある

次に、ワークサイズの制限です。前提として、どんな機械にもワークサイズや耐荷重の制限は存在します。これは5軸マシニングセンタに限った話ではありません。
ただし5軸は構造上、3軸や4軸に比べて扱えるワークサイズが小さく、耐荷重が低くなる傾向がある点は注意が必要です。回転軸やテーブルを動かす機構を持つため、同じ設置面積でも加工できる範囲に制約が出やすくなります。大型ワークを扱う予定がある場合は、対応サイズを事前にメーカーに相談しましょう。

③ CAMによるプログラミングの必要性

3つ目は、プログラミングの難易度です。CAMの必要性は加工方式によって必要度が大きく分かれるため、正確に理解しておくことが重要です。ただし、一律に「難しい」と捉える必要はありません。
割り出し5軸加工は3軸加工の延長にあたり、角度を割り出して削る加工が中心です。CAMを使うことで容易になりますが、手入力でプログラムを作ることも可能です。
一方、同時5軸加工（3次元曲面加工）では、CAMが必須になります。複数の軸を同期させる動きは、人が手で記述するのが現実的ではないためです。
つまり、必要な技量は「どの加工方式を使うか」で決まります。自社が目指す加工に合わせて、必要なCAMや人材の準備を見極めれば過度に身構える必要はありません。

実際にあった5軸マシニングセンタ導入の相談事例

ここで強くお伝えしたいことがあります。
5軸マシニングセンタは、導入するだけで自動的に成果が出るものではないということです。「どの部品に適しているか」「どの工程を集約するか」といった進め方次第で、効果は大きく変わります。
当社にも研削・切削の現場から、設備そのものより進め方に関する相談が多く寄せられています。代表的なものを4つに整理しました。

これらに共通するのは、「設備の仕様」だけでは導入の判断をしきれないという点です。導入の可否に加えて、効果が出る使い方まで含めて整理すると、より確実な投資判断につながります。設備選定にあたり、専門家との事前相談が今後の経営判断において非常に重要なのです。

5軸マシニングセンタ導入の判断や進め方でお悩みの方は、専門スタッフが対応する相談窓口をご利用いただけます。自社部品への適用可否や工程集約の進め方、CAMを含めた導入準備など、導入前の疑問や課題についてお気軽にご相談ください。

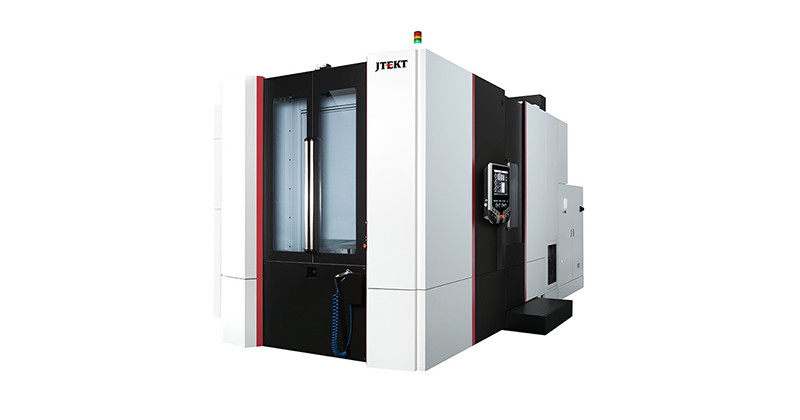

ジェイテクトの5軸マシニングセンタ「FH630SX-5A」の特長

ここまで、5軸マシニングセンタが効果を発揮しやすい加工や、導入時の判断ポイントを解説してきました。
では実際に、重切削や大型ワークへの対応が求められる現場では、どのような機械が選択肢になるのでしょうか。参考として、ジェイテクトの5軸マシニングセンタ「FH630SX-5A」の特長を紹介します。

難削材・大型ワークに対応できる

FH630SX-5Aは、ハイパワー主軸とフレキシブル旋回主軸を備えた5軸マシニングセンタです。難削材から大型ワークまで幅広く対応でき、輸送機械・農建機・航空宇宙・エネルギー関連など、さまざまな分野で活用されています。 フレキシブル旋回主軸は工具姿勢を自在に変えられる構造のため、複雑な姿勢が求められる加工にも対応可能です。アルミからチタンのような難削材まで、材料を選ばずに削れる汎用性の高さが強みです。

重量物ワークに対応できる

FH630SX-5Aは主軸ヘッド側を傾ける構造を採用しており、重量級のワークでも姿勢が崩れにくい設計です。最大1,500kgのワーク、最大φ1,170×高さ1,600mmまで対応でき、「クラス最大の工作物積載性能」を実現しています。
高剛性の円筒ころスライドにより、重い切削負荷がかかっても安定加工が可能です。重量物でも長時間の連続加工で精度を保ちやすい点は、大物部品を扱う現場の安心材料となります。

長期的に現場を支えるサポート体制

ジェイテクトのカスタマーサポートは、24時間受付体制と国内外拠点の連携で現場の課題に迅速対応します。また、設備には機械の稼働状況や設備診断を遠隔で見える化するデジタル機能も備え、保全のタイミングを把握しやすい仕様です。
製造現場に精通したエキスパートが、日々の運用から改善の相談まで対応する体制も整えています。設備を長く使っていただく上で欠かせない、きめ細かなサポート体制で現場を支えます。

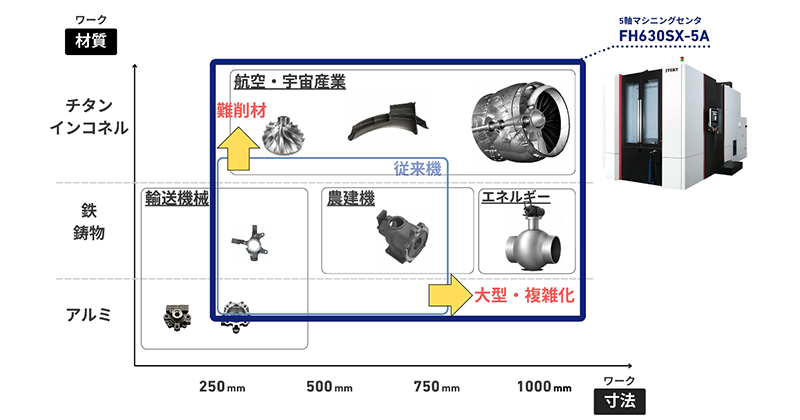

「FH630SX-5A」の対応領域

FH630SX-5Aの詳細仕様や対応ワークの可否について、より詳しく知りたい方に向けて、製品ページとカタログをご用意しています。難削材や大型ワークの加工可否、自社部品への適用についてもご相談いただけます。

＞H630SX-5A 製品ページはこちら
＞FH630SX-5Aのカタログダウンロードはこちら

よくある質問（FAQ）

Q. 5軸マシニングセンタとは何ですか？

5軸マシニングセンタとは、XYZの直線3軸に加え、ABC軸のうち2つの旋回軸を備えた工作機械です。工具とワークの姿勢を自在に変えられるため、多面加工や複雑形状の加工を1チャックで行いやすくなる特長があります。

Q. 5軸マシニングセンタと3軸マシニングセンタの違いは何ですか？

3軸マシニングセンタはXYZの直線運動のみで加工を行いますが、5軸マシニングセンタはさらに2つの旋回軸を利用できます。そのため、多面加工時の段取り替えを削減しやすく、位置決め誤差の抑制やリードタイム短縮につながる場合があります。

Q. 割り出し5軸加工と同時5軸加工の違いは何ですか？

割り出し5軸加工は、旋回軸を一定の角度で固定しながら多面加工を行う方式です。一方、同時5軸加工は5つの軸を連続的に同期制御し、インペラやタービン翼のような複雑な3次元曲面を加工する方式です。

Q. どのような部品なら5軸マシニングセンタの導入効果が期待できますか？

一体化設計による複雑形状部品、多面加工部品、傾斜面や斜め穴を含む部品などは、5軸マシニングセンタによる工程集約の効果が期待できます。また、少量多品種生産で段取り替えが頻繁に発生する現場にも適しています。

Q. 自社の部品に5軸マシニングセンタが必要か判断できません。

5軸マシニングセンタは、部品形状や生産方式によって効果が大きく変わります。工程集約や内製化を検討している場合は、図面や加工内容を基に工作機械メーカーへ相談すると、導入効果や適用可否を具体的に判断しやすくなります。

まとめ｜5軸マシニングセンタを「正しく選ぶ」ために

5軸マシニングセンタは、複雑形状や多面加工を1チャックで仕上げ、リードタイム短縮と精度向上を同時に実現できる設備です。ただし、設備の導入は自社の加工内容と合致してこそ効果的です。
工程数が多い・複雑形状の比率が高い・少量多品種という条件に複数当てはまるなら、検討価値は高いと言えます。一方、単純形状の量産が中心なら、まず3軸での改善を考えるのが現実的です。
導入を決めたら、設備本体だけでなく、CAM・治具・教育を含めた総コストと進め方まで含めて整理しましょう。さらに、長く現場を支えてくれるパートナーを選ぶ視点も欠かせません。

【5軸マシニングセンタ導入を検討中の方へ】

自社に5軸マシニングセンタが必要か判断に迷う方、具体的な仕様や運用についてご相談したい方は、専門スタッフがご質問にお答えします。図面段階からのご相談にも対応していますので、お気軽にお問い合わせください。
